オーダー製品

設備配管一式

ロストワックスの写真

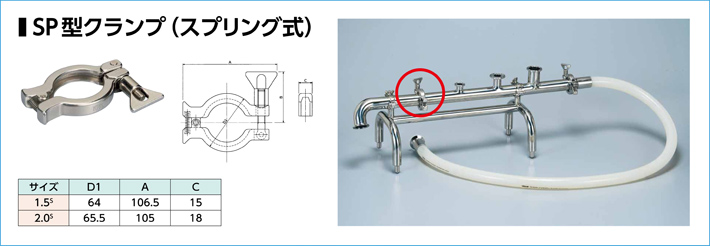

サニタリークランプSP型

ロストワックスの写真

サニタリー配管部材

ロストワックスの写真

サニタリー配管例

ロストワックスの写真

サニタリー配管例

ロストワックスの写真

サニタリータンク配管例

ロストワックスの写真

ヘルールパッキン一体型
シリコーンホース(TOYOX)
取扱いサイズ 19φ・25φ ヘルール1s

ロストワックスの写真

その他の配管例

ロストワックスの写真

その他の配管例

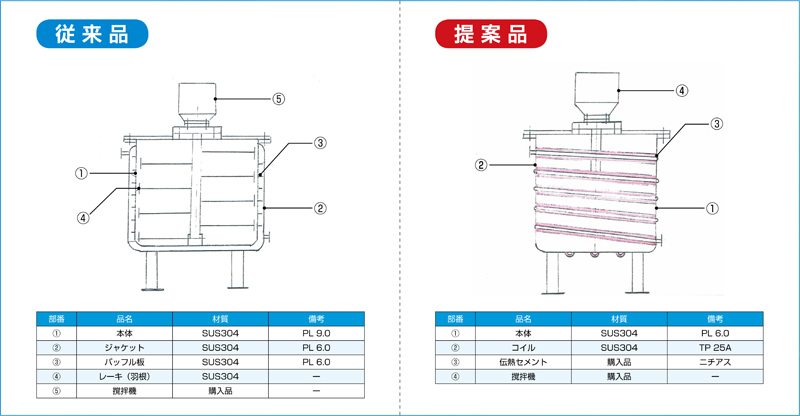

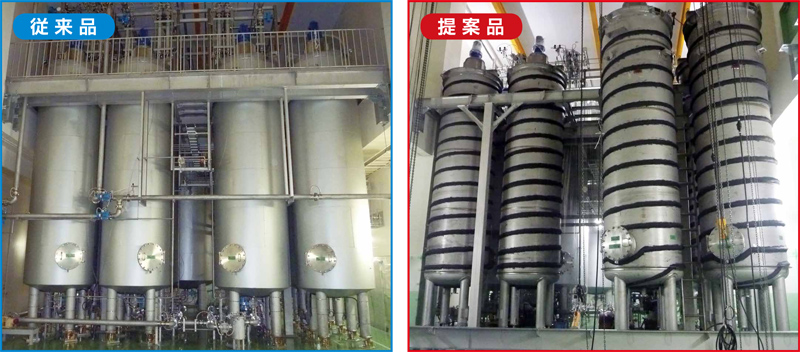

サーモ式 タンクジャケット

サーモ式 タンクジャケットの写真

サーモ式 タンクジャケットの写真

サーモ式 タンクジャケットの写真

ロストワックス

ロストワックスの写真

ロストワックスの写真

ロストワックスの写真

ロストワックスの写真

ロストワックスの写真

ロストワックスの写真

ロストワックスの写真

ロストワックスの写真

炉中ロウ付け製品

炉中ロウ付けの主な特徴

ガス溶接や高周波ロウ付けなどと比較した場合、作業者の技術レベルや設定条件などに左右されることがなく、『変更点』がほぼ皆無に近いので接合技術として品質の安定性に優れる。

炉中ロウ付け製品

上記工程で複数個所を同時に接合することができる。

連続電気炉を用いるので大量生産が可能。

接合部は母材の強度以上を誇る。

一箇所ずつ接合する他の溶接技術に比べてコストが低減される。

炉中ロウ付け製品例

オーリングなどのシール材、ねじ込み工数、管理部品点数を減らすことで大幅なコストダウンに貢献しております。

炉中ロウ付けの写真

炉中ロウ付けの写真

炉中ロウ付けの写真

炉中ロウ付けの写真

炉中ロウ付けの写真

炉中ロウ付けの写真

炉中ロウ付けの写真

炉中ロウ付けの写真

PVCフレキカップリング エンビ管用

規格サイズ表

◆軽量! ◆楽々施行! 仮設排水管にバンドで留めるだけ!

  • 形  状:ストレート・エルボ・キャップ
  • 材  質:本体(ソフト塩ビ)・バンド(SUS304)
  • 使用耐圧:0.3Mpa

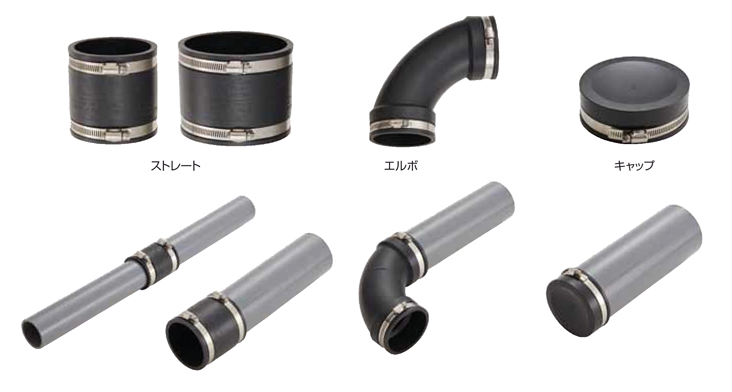

ストレート・エルボ・キャップの写真

SK-Fフレキカップリング

SK-Fフレキカップリングの写真

レンチ1本で取り付け!
パイプ端の加工が不要で配管の接続がより短時間に!

●温度:+120℃~-30℃ NBR(標準ガスケット)
※その他右記材料でも制作可能です(シリコンゴム、フッ素ゴム、EPDM、特殊NBR)。
・使用圧力が0.7MPa以下の場合には-40℃まで可能です。
●適用流体:空気、水、油、粉体
・その他の流体についてはお問い合わせください。
●適用配管規格
水配管用亜鉛メッキ銅管 JIS G 3442
一般配管用ステンレス鋼管 JIS G 3448 口径30Su~100Su
配管用炭素鋼鋼管 JIS G 3452
圧力配管用炭素鋼鋼管 JIS G 3454
配管用ステンレス鋼管 JIS G 3459
低温配管用鋼管 JIS G 3460

※その他の配管についてはお問い合わせください。

Y型ネジ込み継手接手ステンレス サイズ1/2・3/4

Y型ネジ込み継手接手ステンレスの写真

実用新案及び意匠登録申請中

Y型三方にホース口を取付けて、ホースの使用または異径ホース口を取付けて、ホースを使用する事が出来ます。
従来のT型継手に対し、流れの抵抗感が少なく、スムーズな流れとなります。
また設備等の配管分岐がコンパクトに出来ます。

食品用(サニタリー/クランプタイプ)継手付き

食品用(サニタリー/クランプタイプ)継手付きの写真
  • サニタリー特殊配管製作品
  • 食品用ホース各種
  • ステンレス製ワンタッチ継手&ホースバンドなど

自社工場でホースへの金具の加締め・取りつけも行っております。

画像

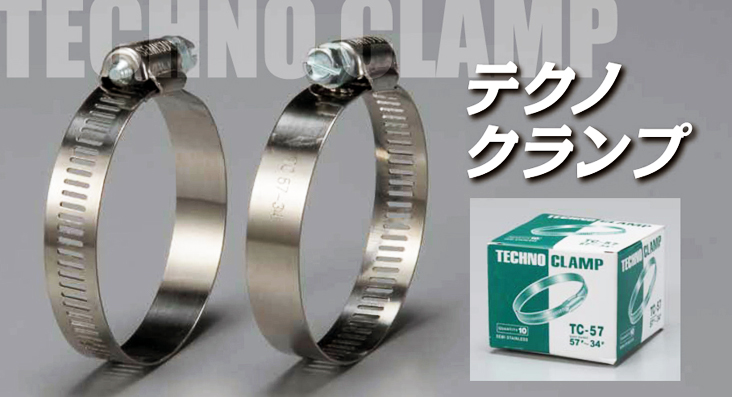

テクノクランプ

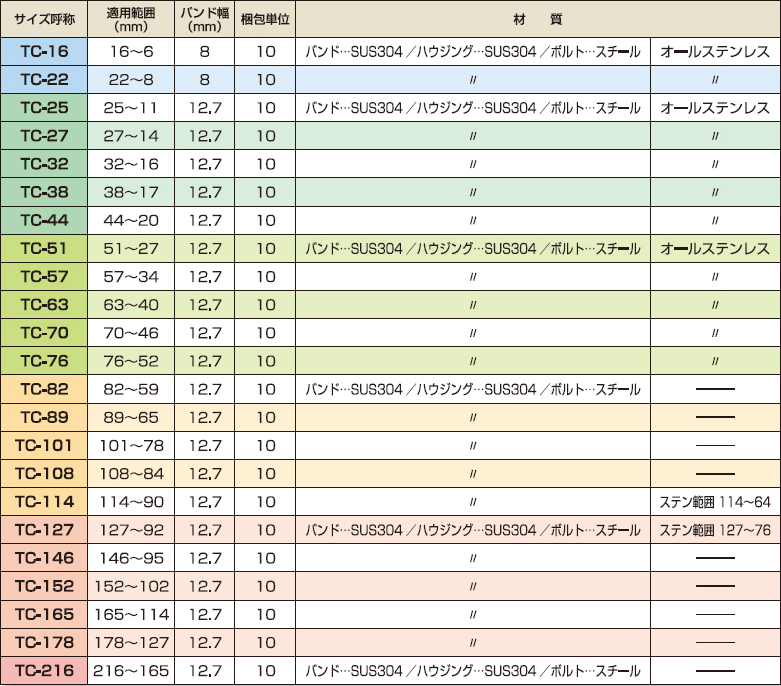

サイズ規格表

テクノクランプの写真

ステンレス製特殊口金

FM型・R32

ステンレス製特殊口金の写真

サイズ PT50×65
材質 SUS304

M山・11山・8山・5山

雌フランジ媒介(オスキャップ付)

雌フランジ媒介(オスキャップ付)の写真

サイズ 50~75
材質 SUS304

JIS 10Kタイプ
M山・8山

雄フランジ媒介(メスキャップ付)

雄フランジ媒介(メスキャップ付)の写真

サイズ 50~75
材質 SUS304

JIS 10Kタイプ
M山・8山

ローリー継手用

ローリー継手用の写真

サイズ 50×65 75×100
材質

フレキホース用継手ステンレス溶液タイプ

フレキホース用継手ステンレス溶液タイプの写真

サイズ 50~75迄

M山・8山・5山

異径FM媒介

異径FM媒介の写真

サイズ 38~65
材質 SUS304

M山・8山・5山
38で5山はありません。

同径FM媒介

同径FM媒介の写真

サイズ 50~75
材質 SUS304

M山・8山・5山

ローリー接手異径

ローリー接手異径の写真

サイズ 50×65
材質 SUS304

M山・8山・5山

VA媒介(SUS304)同径タイプ

VA媒介(SUS304)同径タイプの写真

サイズ 50・65・75・100
材質 SUS304

衛生山メス×カムロックオス

VAR媒介異径タイプ

VAR媒介異径タイプの写真

サイズ 50×65・65×75・75×100・100×25

カムロックオス×衛生山メス

FK11

FK11の写真

サイズ 19~200

JIS 10Kタイプ

衛生山メス×PTネジメス

衛生山メス×PTネジメスの写真

サイズ 50~100

PTオス×PTメス固定異径タイプ

PTオス×PTメス固定異径タイプの写真

サイズ 50~75

M山オス×極東5山メス異径タイプ

M山オス×極東5山メス異径タイプの写真

サイズ 50~75

M山メス×東急8山メス同径タイプ

M山メス×東急8山メス同径タイプの写真

サイズ 50~75

M山オス×東急山メス異径タイプ

M山オス×東急山メス異径タイプの写真

サイズ 50~75

PTオス×M山メス異径タイプ

PTオス×M山メス異径タイプの写真

サイズ 50~75

東急山オス×M山メス異径タイプ

東急山オス×M山メス異径タイプの写真

サイズ 50~75
詳しい製品情報はWEBカタログをご覧ください。
